86(ZN6)デフサイドシール交換

納車待ち86のデフサイドシール交換

8&B(エイトアンドビー)の石川です。デフサイドシールの劣化によりオイル漏れが発生していた86の修理をしました。作業したのはメカニックのムラマツです。こちらは納車待ちの86で、一通りの納車車前整備をしつつ作業しました。

86デフサイドシール交換

86(ZN6)デフサイドシール交換
納車前の通常整備を終えて、デフサイドシールの交換に入ります。この車はほぼ10万km走行になり、このくらいの距離になるとデフサイドシールからのオイル漏れなど発生してくる感じですね。一般的にもこのくらいの距離でデフサイドシールが劣化するのはよくあることなので、86も同じということですね。さて、デフサイドシールとは、ドライブシャフトがデフの中に刺さっているのですが、その間にあるシールになります。
86(ZN6)デフサイドシール交換

86(ZN6)デフサイドシール交換こんな感じでデフ側のドライブシャフトを外して交換になります。
86(ZN6)デフサイドシール交換

86(ZN6)デフサイドシール交換
これがドライブシャフトを外したデフで、このリングがシールになります。
86(ZN6)デフサイドシール交換ペコッとサイドシールを取り外します。
86(ZN6)デフサイドシール交換

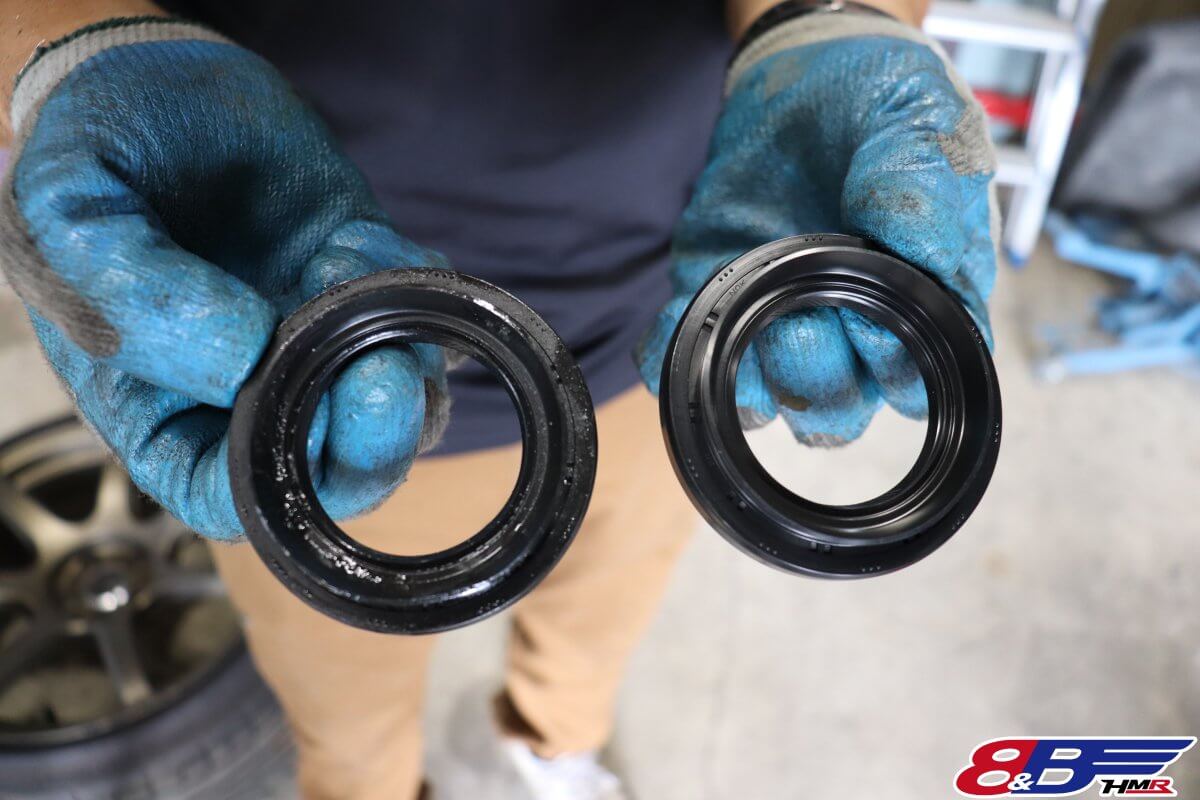

86(ZN6)デフサイドシール交換こちらが取り外したサイドシールと新品のシールです。86(ZN6)デフサイドシール交換
新品のシールを取り付けします。
86(ZN6)デフサイドシール交換

86(ZN6)デフサイドシール交換
取り付け終わったら、ドラシャを元に戻して終了です。
86(ZN6)デフサイドシール交換

86(ZN6)デフサイドシール交換
以上、86のデフサイドシールの交換でした。
