BRZ ZC6 クラッチ交換

BRZ(ZC6)納車前整備としてクラッチ交換をしました。

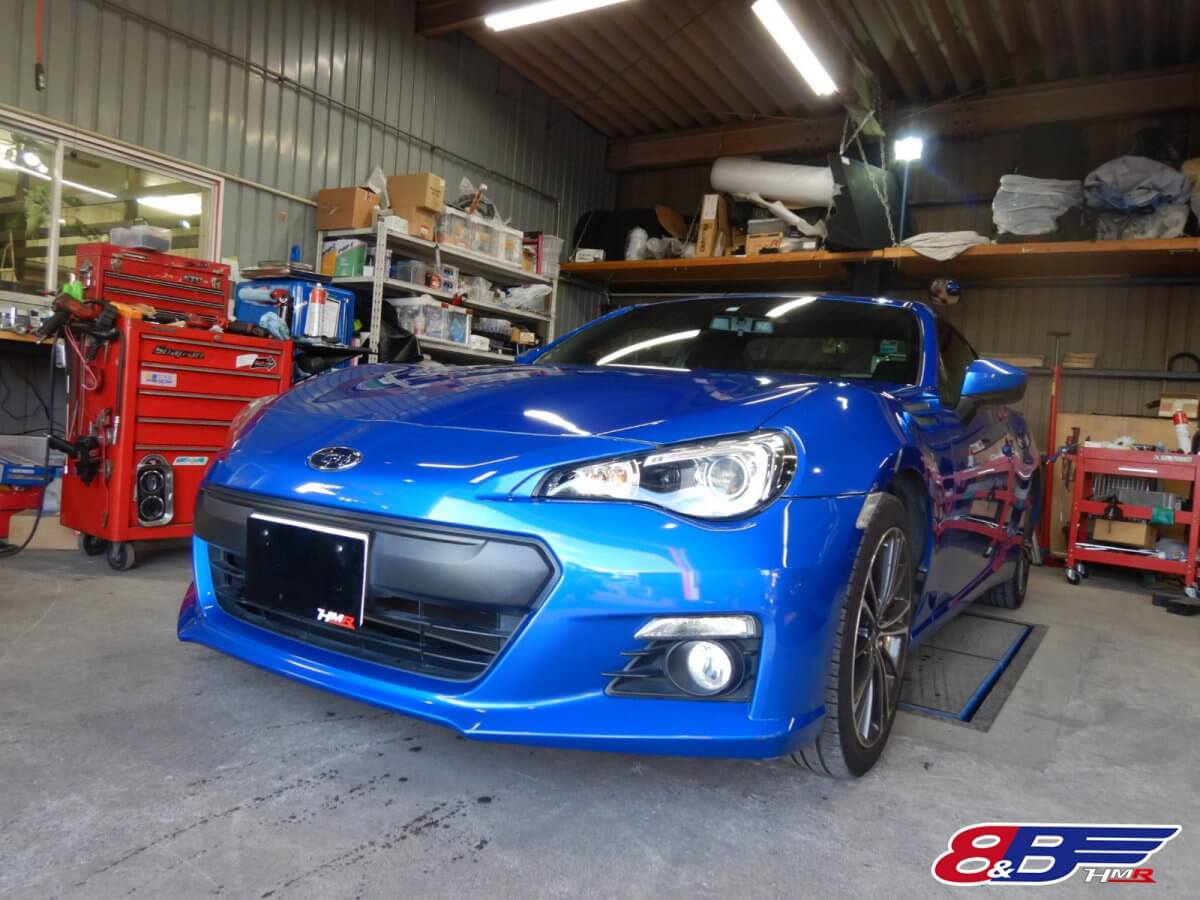

8&B HMR(エイトアンドビーエイチエムアール)の森山です。本日はWRブルーのスバルBRZ(ZC6)の納車前整備としてクラッチ交換を行いました。交換する部品はクラッチディスク、クラッチカバー、レリーズベアリング、レリーズフォーク、パイロットベアリングです。今回の作業したのはメカニックのムラマツです。

BRZ(ZC6)トランスミッション脱着

まずは室内から作業します。シフトレバー外すためにセンターコンソール周りを分解していきます。BRZ ZC6 クラッチ交換これをやらないとトランスミッション脱着時にシフトレバーが破損してしまいます。段取りは大事です。BRZ ZC6 クラッチ交換シフトブーツをめくると、バックギア誤動作防止の仕組みが見えます。BRZでは左上にバックギアがあるため、プレートがシフトの侵入を防ぎ、シフトノブ下のリングを引くことでロックがプレートを跨ぎ、バックギアに入るようになっています。またこのプレートはシフトの位置決めも兼ねており、長穴になっています。外すときは必ずマーキングして外しましょう。簡単なプレート一枚で安全が確保されるとは驚きです。BRZ ZC6 クラッチ交換BRZ ZC6 クラッチ交換エンジンルームでの作業はバッテリーを外し、トランスミッションにつながっている配線類を外します。またレリーズシリンダーもここで外します。BRZ ZC6 クラッチ交換BRZ ZC6 クラッチ交換いよいよトランスミッション本体の脱着です。まずはマフラーを外し、トランスミッションのオイルを抜きます。BRZ ZC6 クラッチ交換BRZ ZC6 クラッチ交換続いてプロペラシャフトを外します。BRZ ZC6 クラッチ交換始めに作業したシフトレバーがここで外れます。シフトリンクからレバーを取り外します。ここにはゴムカバーが付いているのですが、作業中に破けることが多いので注意が必要です。BRZ ZC6 クラッチ交換BRZ ZC6 クラッチ交換これでトランスミッション本体を取り外せます。ミッションジャッキを使用して慎重にエンジンから脱着します。BRZ ZC6 クラッチ交換BRZ ZC6 クラッチ交換

BRZ(ZC6)クラッチ交換

こちらがベルハウジングの中です。レリーズベアリングとレリーズフォークが見えます。BRZ ZC6 クラッチ交換こちらがエンジン側です。クラッチカバーがあり、この内側にクラッチディスクがあります。
BRZ ZC6 クラッチ交換取り外したものがこちらになります。BRZ ZC6 クラッチ交換フライホイールは点検のみとなります。BRZ ZC6 クラッチ交換まずはフライホイール中央のパイロットベアリングを交換します。専用のプーラーを使用して抜き取ります。BRZ ZC6 クラッチ交換BRZ ZC6 クラッチ交換次にクラッチディスク、クラッチカバーを取り付けます。こちらも専用工具でクラッチディスクの中央を合わせます。BRZ ZC6 クラッチ交換BRZ ZC6 クラッチ交換ちなみに今回使用しているクラッチディスク、クラッチカバーはEXEDY製ですが、これはなんと純正品なのです。元々純正品を製作しているメーカーですが、アフターマーケット品として強化クラッチなどを製作しているイメージが強いですよね。BRZ ZC6 クラッチ交換続いてレリーズフォーク、レリーズベアリングを交換していきます。BRZ ZC6 クラッチ交換交換前にトランスミッション側のクラッチスリーブなどの摩耗も点検します。こういったところの摩耗はクラッチの作動や異音につながります。BRZ ZC6 クラッチ交換こちらは今回交換したレリーズフォークとレリーズベアリングです。当たり面が摩耗しています。もっと摩耗が進行するとクラッチペダルの操作に影響が出てしまいます。クラッチ交換の際はまとめて交換をお勧めします。BRZ ZC6 クラッチ交換レリーズフォークとレリーズベアリングを組付けます。BRZ ZC6 クラッチ交換あとは逆の手順で部品を組付けていきます。BRZ ZC6 クラッチ交換BRZ ZC6 クラッチ交換BRZ ZC6 クラッチ交換新しいミッションオイルを入れていきます。入れるオイルはワコーズのギアオイルです。BRZ ZC6 クラッチ交換エンジンルーム内の配線、レリーズシリンダーも元に戻していきます。BRZ ZC6 クラッチ交換シフトレバーもしっかり位置合わせをします。BRZ ZC6 クラッチ交換あとは内装を元に戻して作業は終了です。BRZ ZC6 クラッチ交換クラッチは走行に関わる重要な部品です。エンジンの性能がいくら良くても、その動力を伝達できなければ意味がありません。これで快適なドライブが楽しめます。O様、この度は納車前点検での同時作業のご依頼ありがとうございました。BRZ ZC6 クラッチ交換
